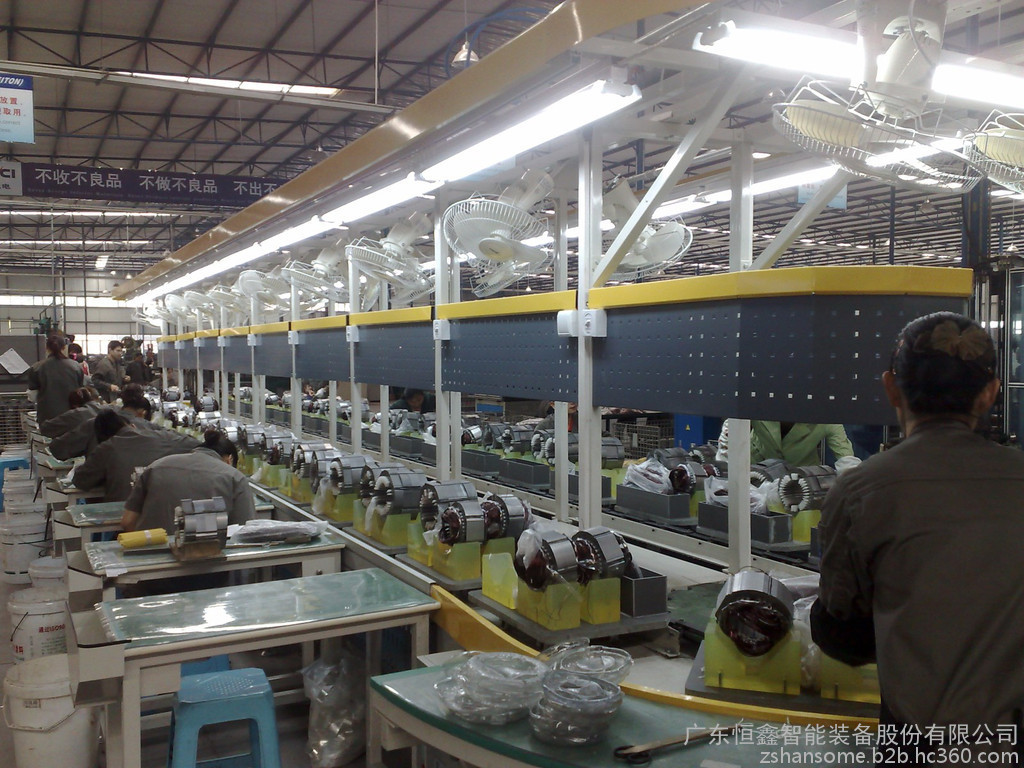

電機裝配組裝倍速鏈流水線

系統簡介

      倍速鏈流水線組成的生產線，通常稱為：自流式輸送系統倍速鏈輸送機主要用于裝配及加工生產線中的物料輸送，其輸送原理是運用倍速鏈條的增速功能，使其上承托貨物的工裝板快速運行，通過阻擋器停止于相應的操作位置；或通過相應指令來完成積放動作及移行、轉位、專線等功能。由于該機運送貨物的臺板需反復使用，所以很少單臺使用，而是與各種專機如頂升平移機，頂升轉位機等配套構成水平或垂直循環系統。它采用特制的，經表面處理的擠壓鋁合金型材作為導軌，使自流式輸送系統在輸送過程中具有非常好的穩定性和持久性，適合產品大批量連續生產。同時自流式輸送系統靈活、多樣化的設計使它具備多功能的特性。

適用行業

      自流式輸送系統廣泛地應用于各種電子電器、機電等行業生產線。倍速鏈流水線最常用的行業有：電腦顯示器生產線、電腦主機生產線、筆記本電腦裝配線、空調生產線、電視機裝配線、微波爐裝配線、打印機裝配線、傳真機裝配線、音響功放生產線、發動機裝配線

總裝流水線設備工程規格及參數：

1、線體長度根據產品的裝配工藝編排計算得出；

2、線體高度為2M，其中工作面高度由產品高度定；

3、線體寬度：450mm～2000mm根據產品規格自由定；

4、線體配置：

1）日光燈，

2）電風扇，

3）氣管配有快換節口，

4）工藝圖板，

5）220V電源插座，

6）腳踏板配通氣閥，

7）工裝板或鋼制鏈條鏈鈑，

5、動力配置：國產電磁調速/變頻調速控制；

6、輸送速度：0.4～4米/分鐘，可連續運行、間歇運行；

線體寬度： 250-900mm，可由客戶選定

線體高度： 一般750mm，范圍500-1000mm，由客戶選定

線體長度 ：單段驅動最長30-40m，由客戶選定

輸送速度 ：2-20米/分

鏈條形式： 鏈條和滾輪傳送等速-雙節距滾輪鏈，鏈條和滾輪傳送差速-差速鏈(2.5倍速和3倍速兩種)

工裝板類型： 鋼板、工程塑料板、木板等

框架材質 ：呂型、碳鋼

帶電設置 ：線體內設導電輪，工板上設導電排，可實現帶電輸送，已完成調測試功能

使用電源 ：單相220V 三相380V 50Hz(由客戶選定)
